分流器在汽車電子系統中的電流檢測方法
來源：萬利隆電子 人氣：發布時間：2018-11-05
汽車電子系統在近些年技術有了突飛猛進的發展，新能源汽車大力普及和政府購車補貼的大好形勢下，新能源汽車銷量有了很大的提升。新能源汽車的發展除了推廣取得成績，我們還要歸功于分流器在汽車電子系統的貢獻。分流器在新能源汽車上廣泛應用，為新能源汽車技術發展奠定基礎。
今天我們要分析是的分流器在汽車電子系統中的電流檢測方法。
汽車電子系統中的電流檢測方法通過是有兩種：第一種是基于分流器的檢測方法；其次就是汽車電子系統中基于磁場的檢測方法。
分流器的檢測方法：分流器的方法高精度低阻值電阻器目前具有大功率和小體積的特點，由于它的檢測方法成低和精度高的優勢，目前很多汽車電子中都應用這種方法進行電流檢測。
基于磁場的檢測方法：這種電流檢測方法也有很多優點，如良好的隔離和較低的功率損耗，這使得它在電源驅動技術和大電流領域應用較多，但是磁場檢測的方法缺點較多如：體積較大，補償特性、線性以及溫度特性不理想等。
分流器電流檢測的原理：
分流器汽車電子系統中的電流檢測方法是在電流路徑中以串聯的方式插入一個低阻值的檢測電阻會形成一個小的電壓降，該壓降可被放大從而被當作一個正比于電流的信號。具體步驟如下：

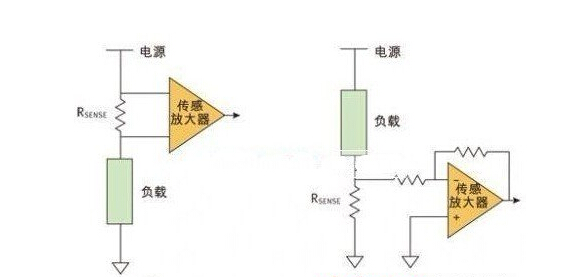

一、低邊電流檢測：將檢測電阻放在負載和電路地之間，那么可以用運放對電阻上形成的壓降放大。
二、高邊檢測：將檢測電阻放在電源和負載之間。

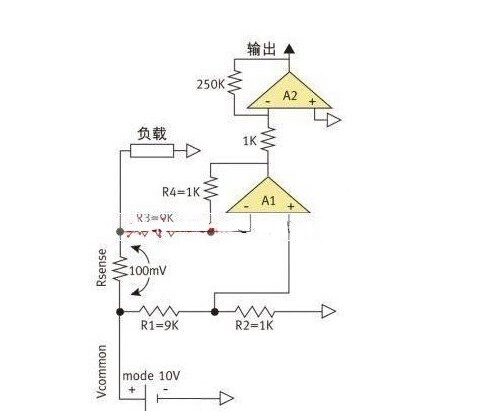

三、高端檢測的運放電路：如果更要細分，可將開關的位置一并考慮進去，因為我們面對的是感性負載。
總結，分流器在汽車電子系統中的電流檢測方法是我們最常用的方法之一，分流器的在汽車系統中的重要作用，目前市場大部分電動汽車均采用大功率分流器，如所熟知的特斯拉電動系統也應用到高精密分流器設備；
