精密薄膜電阻適合大多數PCB電路設計





                        來源：萬利隆電子 人氣：發布時間：2020-01-10








	精密薄膜電阻精確匹配對PCB電路設計非常重要，因為精密薄膜電阻可以從許多渠道來源。但除非采購精密薄膜電阻使用非常昂貴的成本，否則精密薄膜電阻將降低準確性。精密薄膜電阻設計電路可以工作，但只有昂貴的組件和大量的PCB電路設計。距離開關能力需要添加模擬開關和精密電阻的基本DAC。

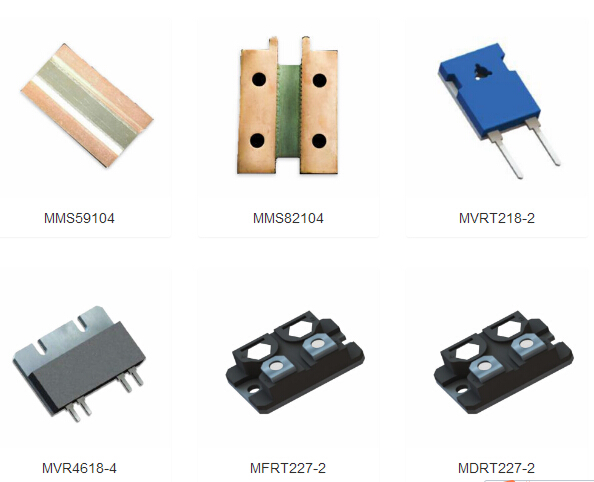

	精密薄膜電阻



	精密薄膜電阻設計PCB電路，有些模擬開關需要補償電路中其他的開關電阻，即使其相當復雜，也是一種折中方案，因為其中一些模擬開關沒有與同一封裝中的對應開關配對。模擬開關很貴。精密薄膜電阻還需要PCB的空間，繞過和解耦來補償差的PSRR，以減輕數字噪聲。此外，由于模擬開關不在虛擬地進行開關，因此其導通精密薄膜電阻隨電壓的變化會降低其線性度。在高溫下，滲漏是一個問題。

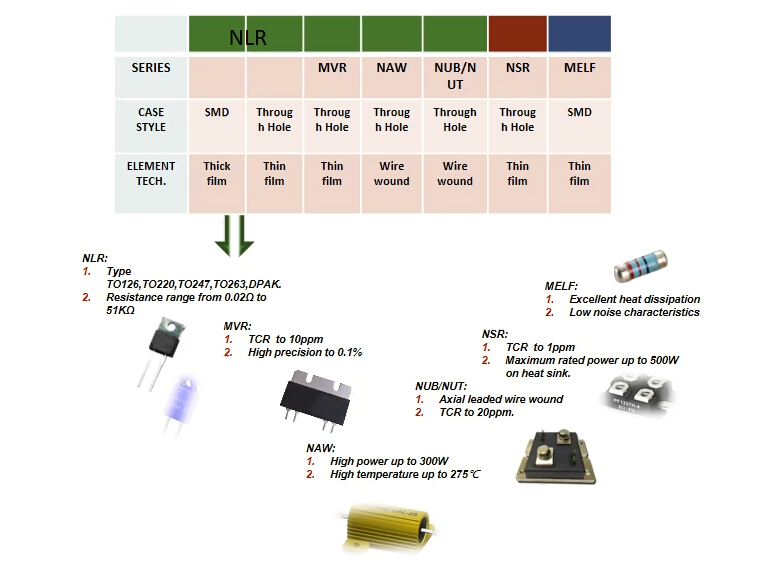

	精密薄膜電阻





	精密薄膜電阻與電子應用中使用的許多其他材料一樣，所選擇和精密薄膜電阻的材料通常是折中的。作為基材的玻璃是提供非常光滑表面的理想材料，但導熱性極差。純氧化鋁雖然導熱性好，但需要玻璃作為粘結劑，不能提供非常光滑的表面。將玻璃粘合劑的最佳用量從0.5%增加到15%，其導熱系數降低了三倍。應用于氧化鋁表面的薄玻璃層提供了光滑(<1微英寸CLA)的表面，同時保持了大塊氧化鋁的高導熱性。多年來，陶瓷材料和工藝已經得到了改進，所以今天使用2-6微米的CLAs作為氧化鋁基板，并得到了廣泛的應用。



	精密薄膜電阻



	精密薄膜電阻雖然尺寸更大是可能的，薄膜電路的襯底尺寸是有限的什么可以在商業真空沉積和光敏電阻處理設備。非常小的電路通常不是單獨處理的，而是在較大(約2×2英寸)的基片上處理多個電路，基片的背面預先加了芯，以便在批量處理后可以分開。預取芯包括使用激光或金剛石鋸切割基板，切割深度約為基板厚度的三分之一。襯底厚度從0.005英寸到0.050英寸不等，但標準的現成厚度0.010英寸和0.025英寸更經濟，適合大多數薄膜混合應用。表6給出了用于薄膜和厚膜的典型氧化鋁襯底的性能比較。













                此文關鍵詞：薄膜電阻精密電阻
