SMD貼片電阻封裝技術，SMD貼片電阻如何焊接到PCB板
來源：萬利隆電子 人氣：發布時間：2019-08-15
SMD貼片電阻分為不同的封裝，SMD封裝是指電子元件的尺寸、形狀和/或引線配置。例如，一個集成電路芯片有兩行導線在芯片的相對兩側，稱為雙內聯封裝(DIP)芯片。在SMD貼片電阻電阻中，電阻封裝指示器指示電阻的長度和寬度。SMD是任何與表面貼裝技術(SMT)一起使用的電子元件。SMT的開發是為了滿足印刷電路板制造的持續需求，即貼片電阻使用更小的組件，更快、更高效、更便宜。
SMD貼片電阻比傳統的電阻器產品要小，SMD貼片電阻通常是正方形，長方形或橢圓形的形狀，與非常低的型材。SMD貼片電阻的導線不是通過PCB，而是通過焊接到電路板表面的焊盤上的小導線或引腳。這消除了在板孔的需要，并讓雙方的板得到更充分的利用。

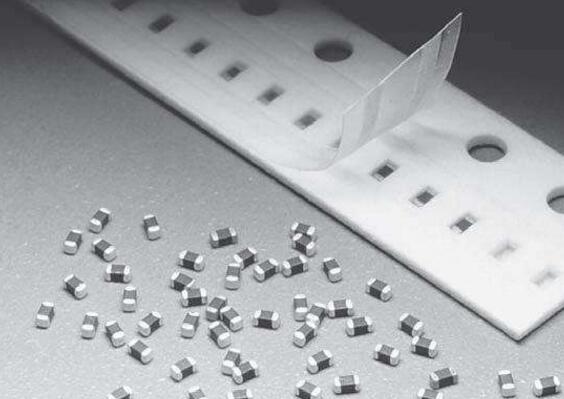

SMD貼片電阻采用小墊片的銀或金板或錫鉛是放在板上附加組件。通過錫膏是焊劑和小錫球的混合物，然后由類似于計算機打印機的機器應用于安裝墊片。一旦PCB準備好了，SMD貼片電阻就會用一臺取放機的機器放在上面。SMD貼片電阻的這些部件以長管、卷筒或托盤的形式送入機器，這些機器每小時可裝配數千個SMD貼片電阻零件。
通過上面步驟之后，然后將貼好的SMD貼片電阻電路板通過回流焊爐送出。在這個烤箱中，電路板被慢慢加熱到一個溫度，使焊料融化。一旦冷卻，板被清洗，以清除焊劑殘留和雜散的焊料顆粒。目視檢查檢查是否有缺失或位置不正確的部件，并且板是干凈的。這是一個比較簡單的SMD貼片電阻焊接流程，這種機械化程度非常高，也非常利于SMD貼片電阻的焊接。隨著SMD貼片電阻的小型化發展，這種SMD貼片電阻的尺寸會更小，而且使用機械化程度更高。
