薄膜電阻器金屬涂層絕緣材料有什么作用

來源：萬利隆電子人氣：發(fā)布時間：2019-08-01

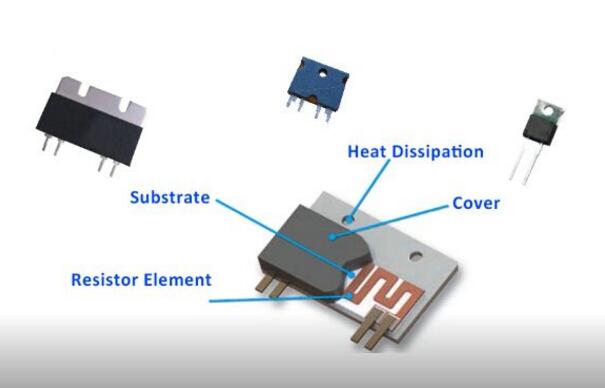

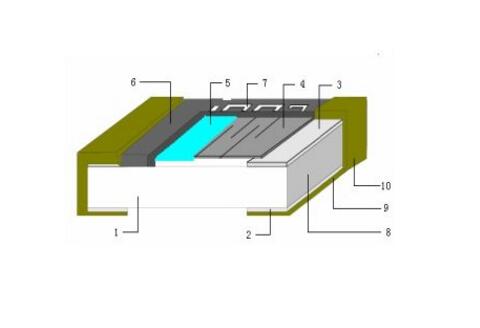

薄膜電阻器其由導體材料構成并用于將電流引入薄膜電阻器，其由導體材料構成并用于將電流從薄膜電阻器引出，薄膜電阻器元件由電阻材料構成，薄膜電阻器元件沿電流方向進行鏈接，薄膜電阻器的涂層由金屬材料構成以獲得腐蝕保護和改進可焊接性，其特征在于，金屬涂層在沒有絕緣層的情況下直接施加至薄膜電阻器元件的整個自由表面。

的薄膜電阻器得金屬涂層的層厚度小于50μm、20μm、10μm、5μm、1μm、 500nm、或者200nm；金屬涂層的金屬材料的比電阻比薄膜電阻器元件的電阻材料大。薄膜電阻器金屬涂層與薄膜電阻器元件一起形成兩個連接部之間的電旁通，通過金屬涂層的旁通(IN)具有比電阻值(RN)，薄膜電阻器元件具有位于兩個連接部之間的比電阻值(RH)，旁通的電阻值(RN)小于薄膜電阻器元件的電阻值(RH)的10％、 5％、1％、0.5％或0.2％。薄膜電阻器金屬涂層的金屬材料包含以下材料中的至少一種：鎳，鎳磷，特別是包括6-8％的磷含量，金，特別是電鍍金，銀，鈀等電阻合金材料。沒有金屬涂層的薄膜電阻器具有帶有確定溫度系數的電阻值，具有金屬涂層的薄膜電阻器具有帶有確定溫度系數的電阻值，具有涂層的溫度系數與不具有涂層的溫度系數的差小于 20％、10％、5％或1％。

薄膜電阻器得金屬涂層是可釬焊的、可焊接的、可結合耐腐蝕的。導體材料是銅或銅合金薄膜電阻器元件，電阻材料是銅合金特別是銅錳鎳合金，尤其是薄膜電阻器元件的電阻材料是鎳合金，特別是NiCr或CuNi；薄膜電阻器元件被電連接或機械連接至兩個連接部，通過焊接的連接件連接兩個連接部布置在薄膜電阻器元件的相反側上；電阻材料具有帶有溫度系數的比電阻，電阻材料具有小于2·10-4Ω·m、2·10-5Ω·m或2·10-6Ω·m的比電阻；導體材料具有小于10-5Ω·m、10-6Ω·m或10-7Ω·m的比電阻。

薄膜電阻器施加金屬涂層至薄膜電阻器元件中，以獲得腐蝕保護或以改進可焊接性，薄膜電阻器特征在于金屬涂層在沒有絕緣層的情況下被直接施加至薄膜電阻器元件的整個自由表面。金屬涂層作為電鍍涂層被施加至薄膜電阻器，特別是作為單個涂層并且使用滾筒電鍍方法施加。金屬涂層被化學地施加至薄膜電阻器，讓薄膜電阻器性能更佳穩(wěn)定。
