電流板采樣電路霍爾電阻元件設計布局
來源：萬利隆電子 閱讀量：2000發布時間：2019-06-14

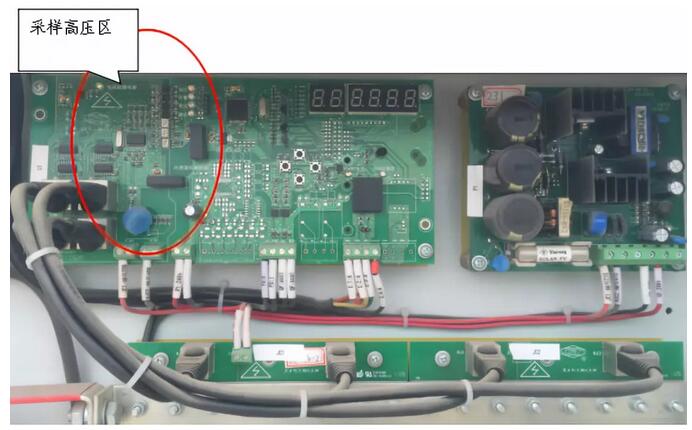

這種設計電壓采樣電阻缺點也非常明顯，由于匯流箱電流板采樣值為該接觸電阻兩端的壓降，相對電壓為2V左右，但是每端對地的電壓都是匯流箱工作電壓，為高壓值，導致檢修維護時發生觸電危險。另外主板高低壓側只用一個隔離電源進行隔離，在日常維護更換通信主板時都必須將子陣保險、斷路器全部斷開才能更換，這樣勢必會造成我們電量的損失。這種方法測得的電氣間隙和爬電距離應符合規定，也明確電路板在開放狀態下不應采用高低壓混用的方式。

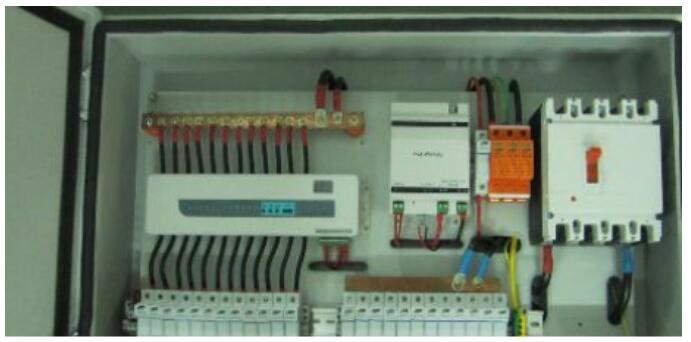

電流板采樣采用集成模塊形式進行采集和數據通信。這種布局的優勢在于采用全模塊化處理通信單元和電流檢測單元全部為一體，并采用密封形式，這樣不會發生因人員操作時產生觸電危險。電流板采樣采用集成模塊缺點也非常明顯， 由于通信單元和采集單元全部為整體模塊，當發生故障時需要斷開子陣保險和斷路器，會導致電量損失；由于模塊一體化設計，當其中任何一個單元故障都必須更換整個模塊，而且所需時間比分體化設計所需時間要多1.5倍，這樣就與工程經濟學中的價格可比原則和時間因素可比原則相背離，必然會導致維護成本的增加。

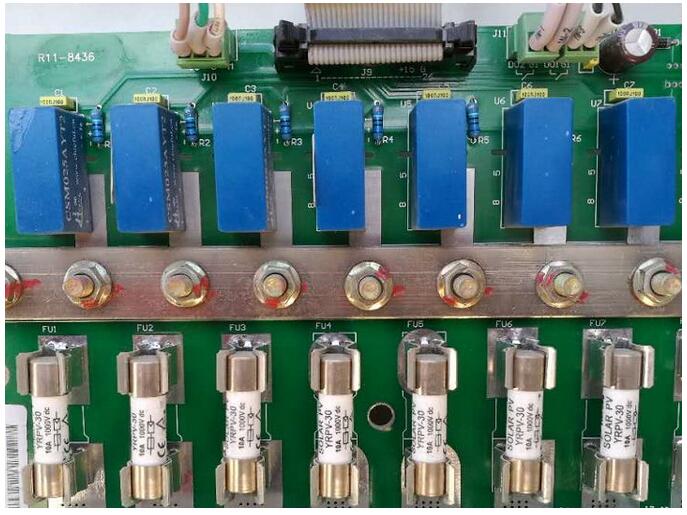

電流板采樣采用隔離型電阻元件進行高低壓隔離，從而使電流板高壓通過霍爾電阻元件進行隔離，感應出相應的低電壓至通信主板。這種設計的優勢是采用了霍爾電阻元件進行高低壓隔離，致使通信主板上任何操作都是低電壓，不會因檢修維護造成人身觸電危險。缺點是該電阻元件全部為焊接形式與電流板基板進行焊接，導致一個霍爾電阻元件發生故障時就必須拆除整個電流板，增加現場維護量；該霍爾電阻元件存在使用環境要求苛刻、精度不高等問題。

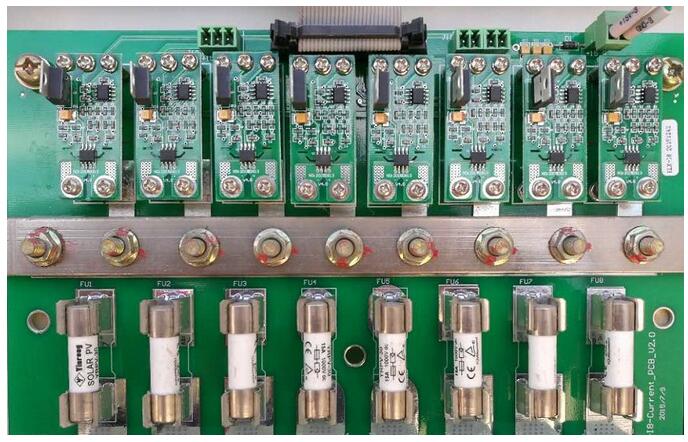

通過三種電流板采集方式的優勢、劣勢比較；結合經濟學中的質量、消耗費用、價格、時間可比原則；結合電站的實際情況，依然采用現有的通信主板、供電電源、電流板分離設計，在保持原匯流箱安裝尺寸和數據傳輸兼容性的基礎上，將原有匯流箱電流板霍爾元件升級為高精度、寬使用條件的傳感芯片AMR，各個檢測單元可以獨立拆卸，優化了采集模塊結構，降低了日常維護費用和維護時效，提高了設備的可靠性和可維護性。
