電阻分壓器差分結構分壓電路如何對電壓信號的精準測量
來源：萬利隆電子 閱讀量：2000發布時間：2019-04-16

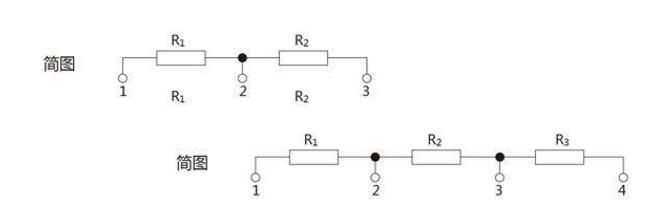

電阻分壓器內部電阻為純電阻，它的結構簡單使用方便，而且電阻分壓器測量精度高穩定性好，因而被市場廣泛應用。采用電阻分壓器作為轉換裝置有非常多的優點， 當電阻分壓器采用溫度系數小的電阻絲康銅絲或溫度系數小而且電阻系數高的卡瑪絲繞成時，它的溫度穩定性高，長期穩定性也較高。采用壓縮性的電阻分壓器結構，它的響應特性有可能做得比較高。
但是現有的電子式電壓互感器在使用過程中，對其內部的電阻在使用過程中比差補償不能進行精確控制，使得對其內部的各電阻之間的所分配的電壓控制也就不精確，無法完成實踐中的許多高要求操作，急需需要一種電阻分壓器差分結構能對電壓信號的精準測量方案，很大公司進行開發和研究。
目前電力系統多采用傳統的電磁感應式電壓互感器實現對電壓信號的測量，但電磁式電壓互感器存在體積大、動態范圍小、使用頻帶窄、鐵磁諧振，二次測量不能短路的問題。電子式電壓互感器是采用電阻分壓器的原理測量電壓,在角差、比差上有非常好的一致性和穩定性,電子式電壓互感器取代電磁式電壓互感器成為了一種必然的趨勢。

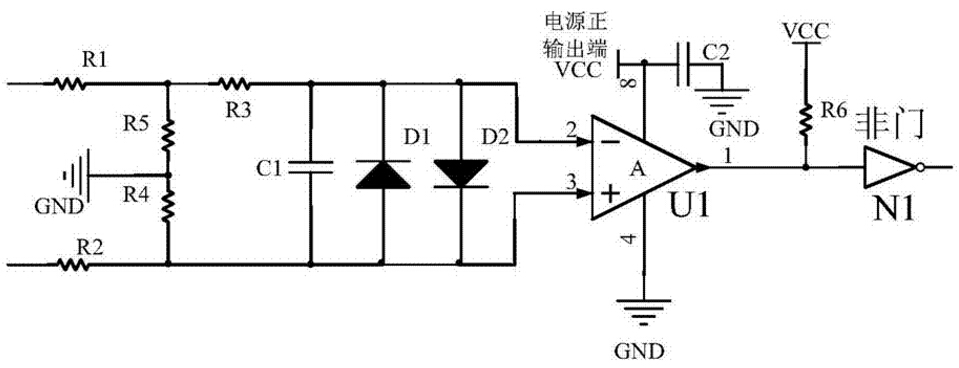

差分結構電阻分壓器，包括屏蔽外殼、印制電路板、第一支分壓電路、第二支分壓電路和調平電位器；這種印制電路板固定于差分結構電阻分壓器屏蔽外殼中，采用第一支分壓電路和第二支分壓電路通過差分結構電阻分壓器調平電位器相連接，并固定于差分結構電阻分壓器印制電路板上。差分結構電阻分壓器第一支分壓電路和第二支分壓電路結構相同，通常包含高壓臂電阻、氣體放電管、濾波電容、瞬變電壓抑制二極管、低壓臂電阻和接頭等等電路器件組成。
目前市場最新推出采用兩支分壓電路并聯的形式，通過調平電位器調節兩支電路分壓比相等，可有效抑制共模干擾信號，還可實現對懸浮電位的測量；對于非懸浮電位，可采用單路或雙路測量，結構簡單可靠，測量的安全性和準確性高，可有效測量15kV以內的直流及低頻交流電壓。通過電路和其他部件來實現部分不同部分的分壓調節，而不能從電阻元器件本身的結構改進上來實現。
