錳銅分流器解決計量芯片電流采樣不精準的問題





                        來源：萬利隆電子 閱讀量：2000發布時間：2019-04-12








	電能計量準確性的首要條件是采樣的準確性，對于單相電能表電流采樣，傳統設計是主通道采用錳銅進行采樣，次通道采用電流互感器采樣。采用電流互感器電流采樣，不能有效的采樣直流分量，所以正常計量，而采樣錳銅電流采樣，不僅可以采樣交流分量而且可以采樣直流分量，保證正常的計量，但是電流通道兩路都采用錳銅，會引起電網短路，方案無法實現。

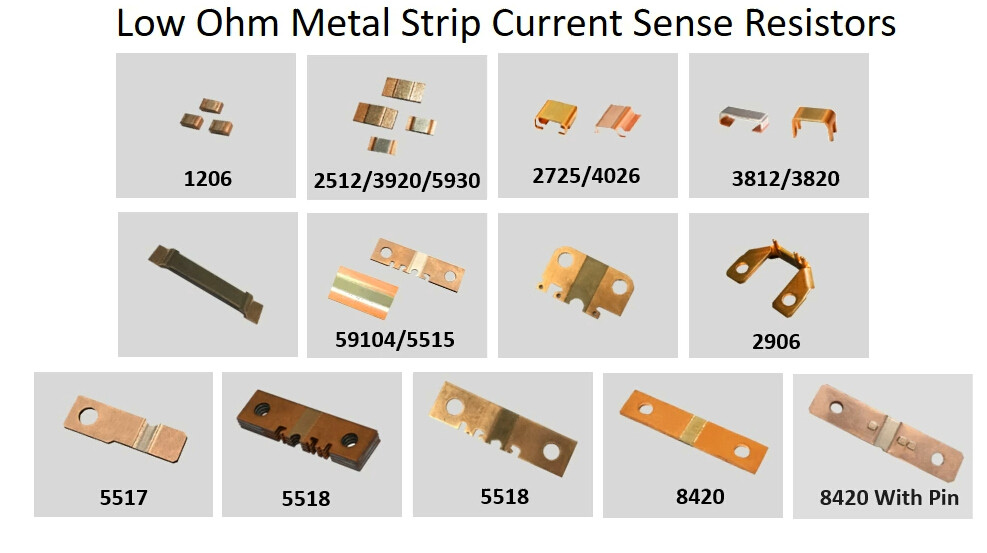

	銅錳分流器





	錳銅分流器應用可以有效解決計量芯片電流采樣不精準問題，零線電流用電流互感器不能采樣直流分量的問題，不存在由于電流互感器弓I入的電壓和電流相差。本實用新型的技術方案為一種雙錳銅電流采樣電路，包括火線錳銅電流采樣部分和零線電流采樣部分，用于給計量管理MCU提供電流采樣信號；其特征在于零線電流采樣部分包括錳銅分流器、采樣芯片及隔離變壓器，錳銅分流器采樣零線電流，采樣芯片對采樣信號進行處理，隔離變壓器將經過處理的采樣信號隔離耦合到計量管理MCU。



	銅錳分流器



	新型計量芯片電流采樣方案設計中，火線和零線電流采樣電路均采用錳銅分流器采樣，實現了雙錳銅采樣；零線采樣通過采樣芯片實現信號處理，再采用隔離耦合轉換采樣信號，輸入計量管理MCU進行計量。新型方案解決了火線和零線不能同時采用錳銅采樣的問題，相對電流互感器電流采樣，可以從采樣原理上加強抗強磁干擾能力，保證采樣數據的準確性，其三該方案器件尺寸小，方便安裝，和物料成本的降低。













                此文關鍵詞：分流器
