無感電阻與電源芯片應用開關電源電路保護設計的作用
來源：萬利隆電子 閱讀量：2000發布時間：2019-04-01

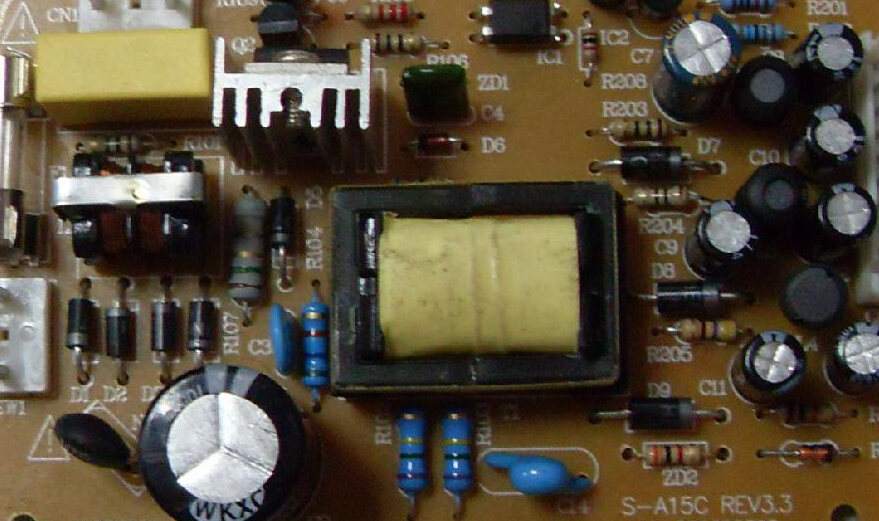

開關電源設計進行多層次電路保護時候，通常有電阻器外圍電路保護和電源芯片電路保護。很多時候電源模塊芯片是一種性能優良的電流控制型脈寬調制器，但在實際的應用過程中，它的保護電路存在著一定的缺陷，在電源的設計過程中，必須對其保護電路進行改進。只要經過改進和添加合適的無感電阻器后，保護電路使系統性能更加穩定可靠。
通過在電源模塊芯片的采樣電壓處接入一個射極跟隨器，從而在控制電壓上增加了一個與脈寬調制時鐘同步的人為斜坡，它可以在后續的周期內將擾動減小到零。因此，即使系統工作在占空比大于50%或連續的電感電流條件下，系統也不會出現不穩定的情況。不過該補償斜坡的斜率必須等于或略大于m2/2，系統才能具有真正的穩定性。

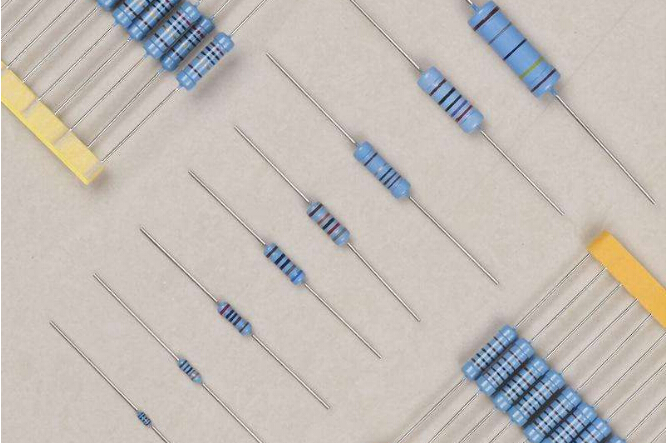

取樣電阻改用無感電阻。無感電阻是一種雙線并繞的繞線電阻，其精度高且容易做到大功率。采用無感電阻后，其阻抗不會隨著頻率的增加而增加。這樣，即使在高頻情況下取樣電阻所消耗的功率也不會超過它的標稱功率，因此也就不會出現炸機現象。
反饋電路改用可控精密穩壓源加光耦來控制。我們都知道放大器用作信號傳輸時都需要傳輸時間，并不是輸出與輸入同時建立。如果把反饋信號接到電源模塊芯片的電壓反饋端，則反饋信號需連續通過兩個高增益誤差放大器，傳輸時間增長。由于可控精密穩壓源本身就是一個高增益的誤差放大器，因此直接采用腳1做反饋，從電源模塊芯片的腳8(基準電壓腳)拉了一個電阻到腳l。這樣做的好處是，跳過了電源模塊芯片的內部放大器，從而把反饋信號的傳輸時間縮短了一半，使電源的動態響應變快。另外，直接控制電源模塊芯片的腳l還可簡化系統的頻率補償以及輸出功率小等問題。
電源模塊芯片檢測電阻的電壓波形和采樣信號波形，經過改進后的電路，其采樣信號的波形緊緊跟隨檢測電阻的電壓波形，沒有出現非常大的尖峰電壓。因此，該電路能有效避免因變壓器漏感等異常干擾引起的電源誤操作的問題，也能有效避免因電源占空比過大而引起的系統不穩定的問題。
