插件電阻應用低頻電路與高頻電路中如何進行選擇





                        來源：萬利隆電子 閱讀量：2000發布時間：2019-03-27








	高速信號產品中使用插件電阻非常多，這些基本電子元器件電阻、電容、電感、二極管保護最多，在電路設計中，經常需要使用匹配電阻。對于純電阻電路，適用于低頻電路及高頻電路。當交流電路中含有容性或感性阻抗時，就是需要信號源與負載阻抗的的實部相等，虛部互為相反數，這叫做共扼匹配電阻，那么在低頻電路與高頻電路中如何進行選擇我們想要的插件電阻呢。



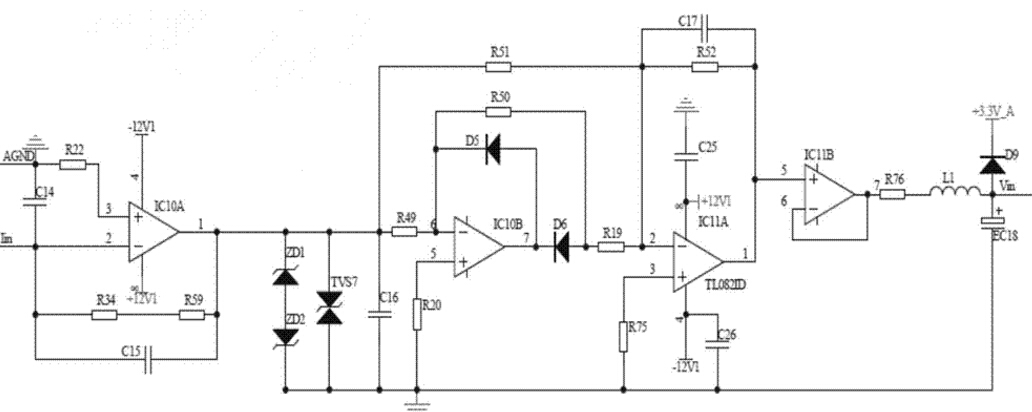

	低頻電路中



	插件電阻應用在低頻電路中，我們一般不考慮傳輸線的匹配問題，只考慮信號源跟負載之間的情況，因為低頻信號的波長相對于傳輸線來說很長，傳輸線可以看成是“短線”，反射可以不考慮因為線短，即使反射回來，跟原信號還是一樣的。如果我們需要輸出電流大，則選擇小的負載插件電阻。如果我們需要輸出電壓大，則選擇大的負載插件電阻，如果我們需要輸出功率最大，則選擇跟信號源內阻匹配的插件電阻。



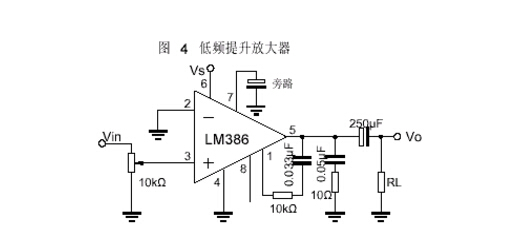

	低頻電路中



	此外插件電阻應用在高頻電路中，我們還必須考慮反射的問題。當信號的頻率很高時，則信號的波長就很短，當波長短得跟傳輸線長度可以比擬時，反射信號疊加在原信號上將會改變原信號的形狀。如果傳輸線的特征阻抗跟負載阻抗不相等時，在負載端就會產生反射。為什么阻抗不匹配時會產生反射以及特征阻抗的求解方法，牽涉到二階偏微分方程的求解，可參看電磁場與微波方面書籍中的傳輸線理論傳輸線的特征阻抗是由傳輸線的結構以及材料決定的，而與傳輸線的長度，以及信號的幅度、頻率等均無關。



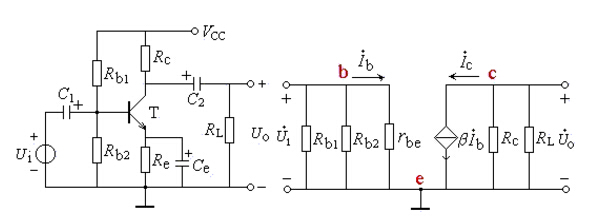

	高頻電路



	另外在插件電阻應用這些產品中，有時阻抗不匹配還有另外一中解釋，例如在一些精密儀器輸出端是在特定的負載條件下設計的，如果負載條件改變了，則可能達不到原來的性能，這時我們也會叫做阻抗失配。插件電阻應用低頻電路與高頻電路中的使用，需要我們根據產品所需要的性能進行合理的布局，從而實現產品高效運行。
