精密繞線電阻相對功率線繞電阻與厚膜電阻最大的優點





                        來源：萬利隆電子 閱讀量：2000發布時間：2019-03-08






                    線繞電阻生產通常將絕緣電阻絲纏繞在特定直徑的瓷管上，利用不同線徑、長度和合金材料可以達到所需電阻和初始特性。精密線繞電阻 ESD 穩定性更高，噪聲低于薄膜或厚膜電阻，而且高精密線繞電阻還具有 TCR 低、穩定性高的特點。那么精密繞線電阻生產過程需要注意哪些生產要點呢？

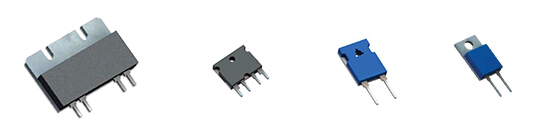

	繞線電阻

我們知道傳統線繞電阻加工方法無法消除纏繞、封裝、插入和引線成型工藝中產生的各種應力。固定過程中，軸向引線往往采用拉緊工藝，通過機械力加壓封裝。這兩種方法會改變電阻，無論加電或不加電。從長期角度看，由于電阻絲調整為新的形狀，線繞元件會發生物理變化。



而高精密線繞電阻初始誤差可以低至 ± 0.005 %。TCR 可以達到 3 ppm/°C典型值。不過，降低電阻值，線繞電阻一般在15 ppm/°C 到 25 ppm/°C。熱噪聲降低，TCR 在限定溫度范圍內可以達到 ± 2 ppm/°C 。同時高精密線繞電阻加工過程中，電阻絲內表面收縮，而外表面拉伸。這道工藝產生永久變形 — 相對于彈性變形或可逆變形，必須對電阻絲進行退火。永久性機械變化會造成電阻絲和電阻電氣參數任意變化。因此，電阻元件電性能參數存在很大的不確定性。

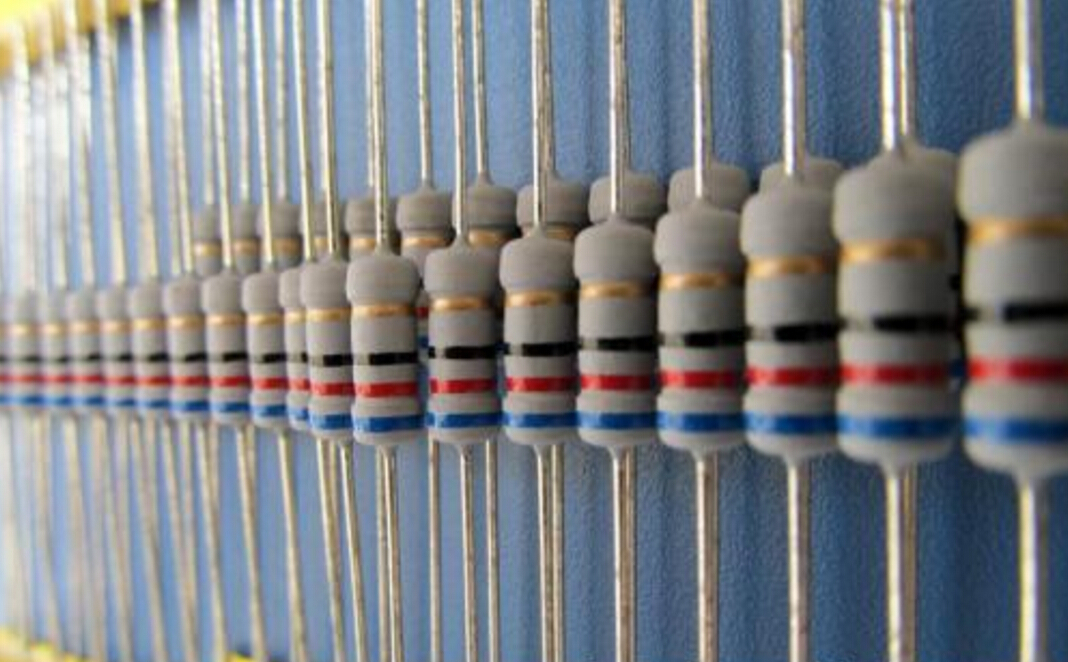

	繞線電阻

此外精密繞線電阻與功率線繞電阻最大的卻別是功率繞線電阻使用過程中會發生很大變化，它的阻值誤差大于2%，溫度特性大于是120ppm/°C，而精密繞線電阻器不會出現這種現象。



另外精密繞線電阻由于線圈結構，線繞電阻成為電感器，圈數附近會產生線圈間電容。為提高使用中的響應速度，可以采用特殊工藝降低電感。不過，這會增加成本，而且降低電感的效果有限。由于設計中存在的電感和電容，線繞電阻高頻特性差，特別是 50 kHz 以上頻率。


	繞線電阻

精密繞線電阻相對功率線繞電阻與厚膜電阻來說優勢非常明顯，在很多電子產品中如何選擇高端產品，一般都會有些選擇精密繞線電阻器，而功率繞線電阻器和厚膜電阻器使用數量上比精密繞線電阻多，但在很多精度要求更高的產品中，精密繞線電阻器非常有競爭優勢









                此文關鍵詞：厚膜電阻繞線電阻
