在航天航空、醫療器械、汽車電子、通訊產品和儀器儀表等領域，需要使用性能穩定甚至接近理想電阻的電阻器­——精密電阻器。

電阻精密的標準

精密電阻應該是這樣的：阻值精度高，溫度系數低，寄生參數(容\感)小。

與常規電阻對比：

小于1Ω的微阻值電阻器，公差即使±1%，也屬于精密電阻。對不同場合，寄生電容電感有不同的要求。

由于常規電阻的TCR大，不能以窄公差的常規電阻作為精密電阻使用。

精密電阻器是需要通過特別的材料、設計和工藝制造出來的。

精密電阻的類型

根據采用技術工藝不同，精密電阻主要有四種：

精密厚膜電阻器

精密線繞電阻器

薄膜電阻器

金屬箔電阻器

每一種類型的精密電阻器都有其特點，應根據使用場合選擇。

精密厚膜電阻器

精密厚膜電阻器是在常規厚電阻工藝技術上，通過材料和工藝的優化調整，大幅提升性能發展而來的。

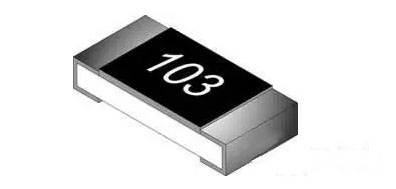

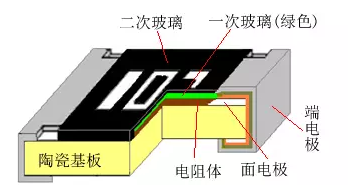

結構與常規厚膜電阻器相同。

主要性能參數范圍

尺寸規格：0201、0402、0603、0805、1206等

阻值范圍：10Ω~1MΩ

阻值精度:+0.1%、+0.25%、+0.5%

額定功率：1/20、1/16、1/10、1/8、1/4 （W）

阻值溫度系數TCR: +50ppm/℃

耐靜電能力：ESD2KV

優點

制造成本低，具有較高的性價比；

片式小型化、適合SMT貼裝；

外層玻璃結構保護結構，很好的抗潮濕性能。

缺點

阻值溫度系數較大；

需電沖擊性能較差，功率較??；

阻值穩定性較差，噪音較大。

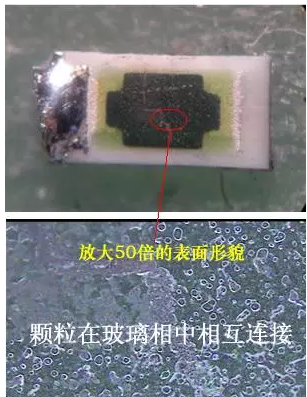

厚膜電阻體的玻璃相中顆粒相互連接的結構，在電阻使用過程中部分電阻路徑會被熱應力阻斷，阻值會增加,阻值的穩定性較差。

顆粒構造會導致厚膜電阻的噪音系數高,阻值越高，金屬比例越低，噪音越大并且越不穩定。

在各種精密電阻中，厚膜電阻是噪音最大的。

應用

廣泛應用在一般的精密電路中,或高精密電路中要求不那么精密的局部電路部分。

精密線繞電阻器

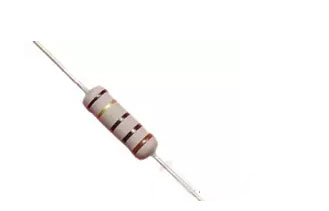

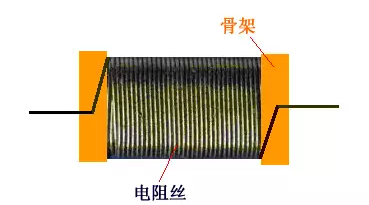

制造工藝：在絕緣骨架上繞制電阻絲，并涂覆耐熱絕緣層。

電阻絲：鎳鉻合金、錳銅合金

絕緣骨架：陶瓷管或涂覆絕緣層的金屬骨架。

不同材料、直徑和長度的電阻絲決定阻值和特性。

主要性能參數（常規范圍）

尺寸規格：有引線型和貼片型

阻值范圍：1mΩ~275KΩ

阻值精度: ±0.001%、±0.005%、±0.1%、±0.5%

額定功率：0.5、1、5、7、10 （W）

溫度系數TCR: ±3、±10、±20、±30 ppm/℃

耐靜電能力：ESD 25KV

優點

阻值精度極高，溫度系數??；

功率大，耐高壓沖擊，短時間過載性能好；

能承受高溫，散熱快，在環境溫度170℃下仍能正常工作；

工作噪聲小，比薄膜電阻和厚膜電阻有更好更低的噪音；

穩定可靠，靜電穩定性好，阻值經年無變化。

缺點

體積較大，不適用于微小電子設備上；

阻值較低，大多在100KΩ以下；

線繞結構寄生電容、電感較大，不能在高頻電路中使用；

應用場合

電阻箱、測量?jī)x器（萬用表）、電訊儀器儀表等要求高精密高穩定場合。

薄膜電阻器

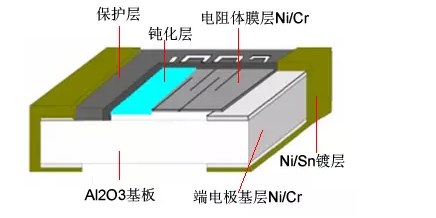

薄膜電阻器采用薄膜技術，在陶瓷基板上濺射沉積金屬電阻薄膜(0.2~1μm)，經精密調阻后封裝制成。

薄膜電阻可以恰當選擇厚度的膜以做出各種阻值，特定的膜對應一定范圍的電阻值。

主要性能參數范圍

尺寸規格： 0402、0603、0805、1206、2010、2512

阻值范圍：1Ω~2MΩ

阻值精度: +0.05%、+0.1%、+0.25%、+0.5%

額定功率： 1/16  1/10 1/8  1/4  1/2  3/4  1（W）

阻值溫度系數TCR: +5  +10  +15  +25 +50（ppm/℃）

耐靜電能力：ESD 2KV

優點

阻值精度高，溫度系數低；

損耗少，噪音低；

低寄生效應，極好的高頻率性能；

片式小型化，適合SMT工藝；

缺點

電阻體薄膜在高溫、化學腐蝕等場合會氧化，導致阻值不斷變化；高阻值薄膜電阻器的電阻體膜很薄, 更容易受到氧化有更大的阻值惡化。

電阻體薄膜很薄，很容易受ESD靜電放電電壓的影響。

應用場合

薄膜電阻器在精密電阻市場中應用最大，用量最大，它比線繞電阻和箔電阻有更寬的阻值范圍選擇，更便宜。

薄膜電阻器在中級精度的高阻值電阻并且考慮空間效率的應用中是比較經濟的選擇。

金屬箔電阻器

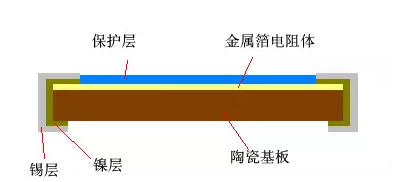

把電阻體合金箔(NiCr)粘合陶瓷基板上,通過激光蝕刻調阻、保護封裝制造而成。

金屬箔電阻器阻值精度、阻值溫度系數和分布參數各項指標都很高，分布電容可低于0.5pF，分布電感可低于0.1μH。

主要性能參數范圍

尺寸規格： 0603、0805、1206、1506、2010、2512

阻值范圍：1mΩ~150KΩ

阻值精度:±0.005%、 ±0.01%、±0.05%、±0.1%、±0.25%、±0.5%

額定功率：0.1~8（W）

阻值溫度系數TCR: ±0.2、±2、±5、±10（ppm/℃）

耐靜電能力：ESD 25KV

 優點

金屬箔精密電阻被認為是接近理想電阻的元件。

低溫飄，長期穩定性，無感，對靜電不敏感，低電容，快速熱穩定性，和低噪音等。

缺點

阻值范圍窄；

成本高，昂貴。

應用場合

對成本不敏感，高精確電子設備；

標準測量?jī)x器儀表；

或需要提升設備的整體性能時。

四種不同精密電阻器對比

四類精密電阻器在技術經濟上各有特點，價格隨性能提高而提高，在應用中可根據實際情況合理選用。

在滿足使用要求的前提下優先選用成本價格低廉的厚膜電阻；在更高要求的直流或頻率很低的交流電路中，可先選用線繞精密電阻或薄膜精密電阻，確實需要時再選用價格高昂的金屬箔精密電阻。
